スクリーン印刷用メッシュ事業Smartmesh-HP
ポリエステルメッシュ
世界No.1の超高強度、低伸度スクリーン
【Smartmesh-Pから向上した点】
■高強度 ■印刷寸法精度の向上 ■高開口率、薄厚化 ■高解像性
- 素材
- ポリエステル
- 用途
- プリント基板・ガラス・グラフィック・車載パネル・ステッカー・銘板・捺染・太陽電池等
- 糸使い
-
モノフィラメント
【芯】超高強度ポリエステル
×
【鞘】高弾性ポリエステル
（線径 27～34㎛）
線径(㎛) 寸法安定性 接着性 インク透過性 27～34 ☆ ◎ ◎
- 特徴
-
- 世界No.1の超高強度・低伸度原糸を採用
- 高開口化・薄厚化が可能に
- 解像性が向上
- 推奨品番
高強度
超高強度・低伸度原糸の採用により、スクリーンメッシュの破れを軽減、また高テンションの製版が可能となります。
スクリーンの強伸度(SSカーブ)
100/250-34
100/250-40
- 120/300-30
- 120/300-34
- 120/300-34
- 120/300-34
- 140/350-27
- 140/350-30

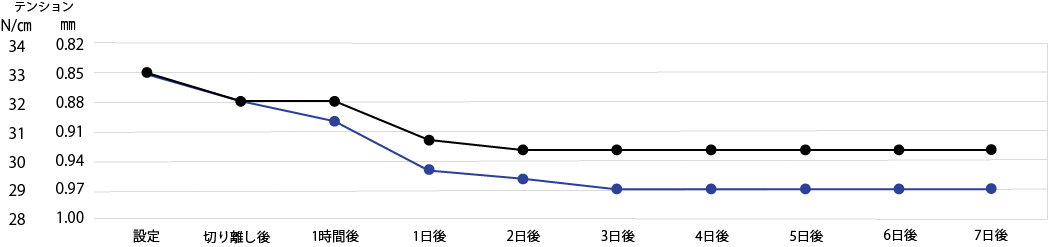

紗張り後のテンション経時変化
- 120/300-34
- 120/300-34
- 紗張条件
-
枠サイズ:880mm×880mm
テンションゲージ:TETKO-MAT/TOPRO STG-75B
印刷寸法精度の向上
従来品では不可能であった繰り返し精度を実現します。

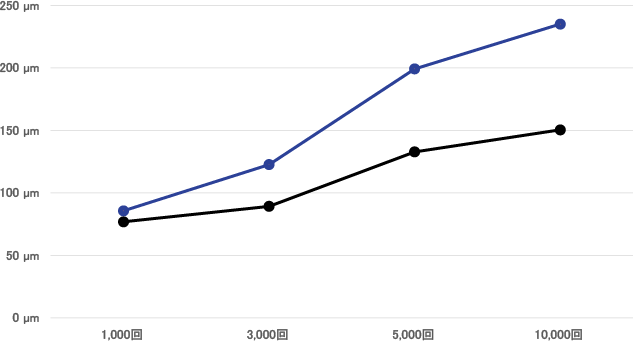

印刷ショット数による寸法精度比較
- 120/300-34
- 120/300-34
試験方法
| 印刷ショット数 | 10,000回 | |
|---|---|---|
| 枠サイズ | 950mm×950mm | |
| 紗張り角度 | 22.5° | |
| テストパターンサイズ | 500mm×500mm | |
| 乳剤厚み | 8μm | |
| スキージ幅 | 580mm | |
| スキージ硬度 | 70° | |
| スキージ角度 | 75° | |
| 印刷速度 | 200mm/sec | |
| 版テンション | 1.20mm | 23N/cm |
| クリアランス | 3.0mm | |
| 押し込み量 | 0.4mm | |
高開口率、薄厚化
原糸の高強度化に伴い、既存メッシュ品番において細繊度糸の採用が可能となりました。
120/300-30
| 線径 | 30㎛ |
|---|---|
| 紗厚 | 45㎛ |
| オープニング | 55㎛ |
| インク容量 | 19cm2/m2 |
| 開口率 | 42% |
120/300-34
| 線径 | 34㎛ |
|---|---|
| 紗厚 | 51㎛ |
| オープニング | 51㎛ |
| インク容量 | 18cm2/m2 |
| 開口率 | 36% |

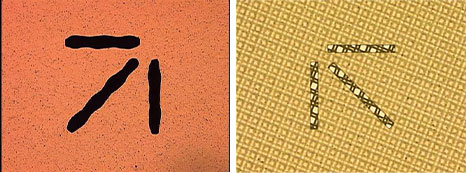

高解像性
スクリーンメッシュの能力を最大に発揮するスクリーンカラーを採用。製版解像性が向上します。
120/300-34
120/300-34
高開口率化によりペーストの吐出性が向上し、既存メッシュでは再現できなかった印刷が可能となりました。
120/300-30
- 70㎛ Line
- 100㎛ Line
120/300-34
- 70㎛ Line
- 100㎛ Line
試験方法
| 印刷ショット数 | 10回 | |
|---|---|---|
| 枠サイズ | 320mm×320mm | |
| 紗張り角度 | 22.5° | |
| テストパターンサイズ | 100mm×100mm | |
| 乳剤厚み | 13μm | |
| スキージ幅 | 170mm | |
| スキージ硬度 | 70° | |
| スキージ角度 | 70° | |
| 印刷速度 | 100mm/sec | |
| 版テンション | 1.00mm | 27N/cm |
| クリアランス | 1.3mm | |
| 押し込み量 | 0.5mm | |
最大推奨テンション強度
上図の値は、機械式紗張り機（サイズ：1,000mm x 1,200mm）において紗張りした際の最大（推奨）テンション値となっております。テンション値は機械式、エアー式、油圧式など、紗張り機のタイプ・駆動方式、また、紗張り条件など様々な要因の影響を受けます。尚、上図のテンション値は参考値であり、テンションを保証するものではありません。
