スクリーン印刷用メッシュ事業スクリーン規格値について

スクリーン規格値について

メッシュカウント インチ間の糸の本数
線径 糸の直径(㎛)
オープニング

糸と糸の距離(㎛)

オープニング計算式

オープニングエリア

スクリーンの開口率(%)

オープニングエリア計算式

紗厚 スクリーンの厚み(㎛)
インク容積

理論上のインク透過体積(㎤/㎡)

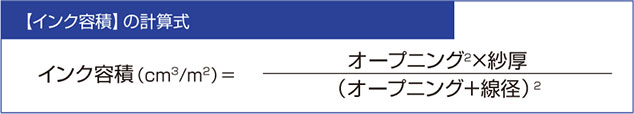

インク容積計算式

  • ※規格値は無張力状態における数値です。
  • ※線径は製織前の数値です。
  • メッシュ数値説明
  • メッシュ面積
  • メッシュ厚み

メッシュ基礎知識

糸の形状

モノフィラメント

モノフィラメント
1本の糸単体で糸を構成

マルチフィラメント

マルチフィラメント
複数の糸で1本の糸を構成

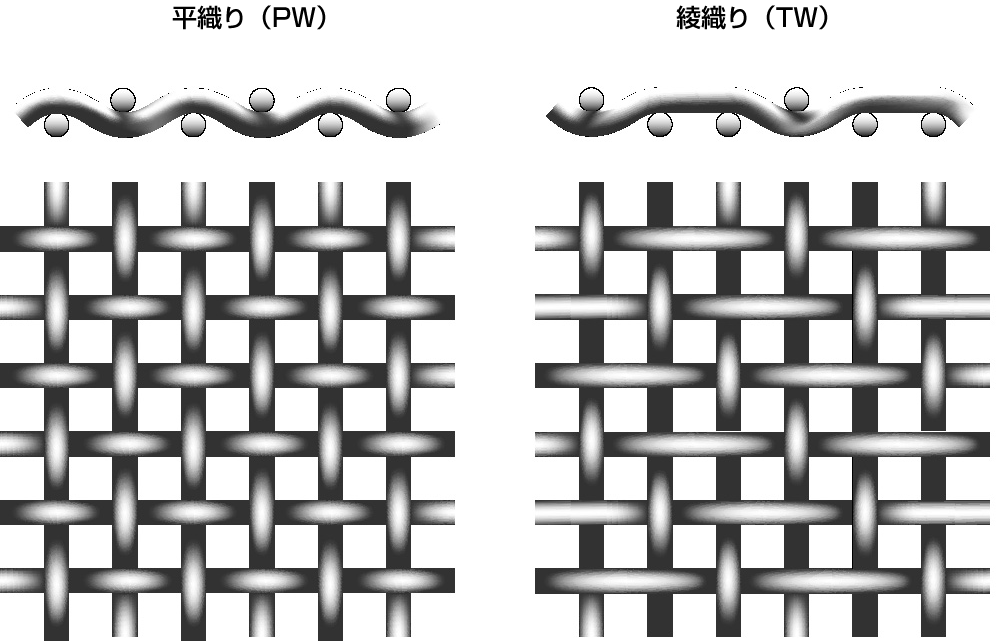

織り組織

スクリーン印刷用メッシュは主に平織が採用されております。

織り組織

線径の違いによるオープニング・紗厚・インキ容積の変化

  • 同一メッシュでも線径によってオープニングが異なります。
  • 図は90mesh/cm | 225mesh/inchでの線径の違いによるオープニング・紗厚・インキ容積の変化を表したものです。

90/225-40

90/225-40

線径 40㎛
オープニング 73㎛
オープニングエリア 42%
紗厚 59㎛
インク容積 25cm³/m²

90/225-40拡大図

90/225-40拡大図

90/225-48

90/225-48

線径 48㎛
オープニング 65㎛
オープニングエリア 33%
紗厚 72㎛
インク容積 24cm³/m²

90/225-48拡大図

90/225-48拡大図

90/225-54

90/225-54

線径 54㎛
オープニング 59㎛
オープニングエリア 27%
紗厚 84㎛
インク容積 23cm³/m²

90/225-54拡大図

90/225-54拡大図
